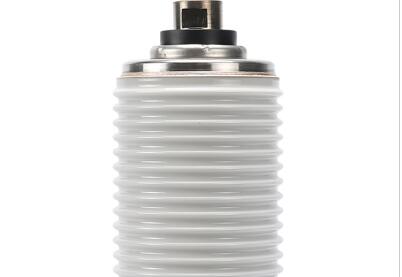

在高壓電力開關中，真空開關管是不可缺少的一個元件，它可以保護電力系統的安全性，避免和減少事故和意外的發生，那么你知道它是由哪些部分組成的呢?下面一起來看看吧。
真空開關管的結構是比較簡單的，主要有導電回路、氣密絕緣外殼、屏蔽系統以及波紋管等部分組成。下面一一來簡單介紹一下。
1、氣密絕緣系統
通常會使用陶瓷或者玻璃來制作成氣密絕緣的外殼、動端蓋板以及定端蓋板部件，使用不銹鋼波紋管來組合一個完整的氣密絕緣系統。為了可以讓不銹鋼和陶瓷以及玻璃之間形成一個很好的氣密性，在封接時應該要嚴格遵守操作的工藝流程，并且所使用的材料本身要求透氣性小。
2、導電系統
導電系統還是比較復雜的，它由好幾個部件組成，包括定觸頭、動觸頭/定導電桿、定跑弧面等等。為了確保兩個接觸頭之間的接觸電阻盡量變小，濱區給保持電流的穩定性和機械性，在動導電一側需要設置導向套。
3、屏蔽系統
真空開關管的屏蔽系統由屏蔽筒，屏蔽罩以及一些相關的小零件組合而成。屏蔽系統的主要作用是防止接觸頭在燃弧的時候產生液滴噴濺和金屬蒸汽，污染外殼的內壁，同時可以吸收一小部分電弧能量。
4、觸頭
觸頭對材料的應用和結構都有比較高的要求，因?yàn)檫@個部位主要的主要作用是產生電弧和熄滅電弧。
最后，我們來介紹一下波紋管，它的主要作用就是保證動電極能夠在某一范圍之內可以運動，并使其保持高真空。
